Cilindro hidráulico de 4 rodillos 4RHS-20/190 para chapa de 2.000×6/8mm

Cilindro de chapa 4RHS20-150
Spread the love



Cilindro Hidráulico de 4 rodillos 4RHS 20-190 para chapa de 2.000×6/8mm

4RHS20-150

Características principales:

Longitud útil de rodillos

 Número de rodillos

Diámetro rodillos centrales

Diámetro rodillos laterales

Velocidad de curvado

Potencia del motor

Peso

Largo total

Ancho total

Alto total

2.050 mm

4

190 mm

150 mm

1.5 – 6 m/min

5.5 kw

2.900 kgs

4.100 mm

1.030 mm

1.300mm

Disposición de los ejes y ejemplos de curvado

CilindroHidraulicoSahinler4RHSS20-280_Rodillos

CilindroHidraulicoSahinler4RHSS20-280_EjemploVirola

CilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaPoligonal

CilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaOval

CilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaOvalo2 CilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaOvalo1

CilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaPoligonal1



Configuración de la   máquina:

  • Esta máquina es   especialmente adecuada para chapas de peso ligero o semi-ligero de diversos   radios.
  • Rodillo inferior de   posicionamiento hidráulico (movimiento ascendente y descendente) con   disposición piramidal del conjunto de los cuatro rodillos.
  • Dos rodillos laterales,   que permiten una doble sujeción (los rodillos inferior y laterales presentan   un sistema de balance que garantiza un perfecto paralelismo y una producción   de gran calidad).
  • El rodillo superior se   mueve gracias a un motor hidráulico acoplado a un engranaje planetario   (equipado con un sistema de protección de sobrecarga). Los rodillos laterales   también son móviles, mientras que el inferior queda libre.
  • El movimiento de los   rodillos laterales se realiza mediante unos pistones.
  • 3 displays digitales   permiten fijar la posición de los rodillos.
  • Cabezal hidráulico   basculante para facilitar la apertura del rodillo y extracción de la virola   terminada.
  • Todas las operaciones se llevan a cabo desde   una consola móvil independiente (panel de control).
  • Robusta estructura de   acero soldado que evita tensiones.
  • Rodillos de acero al   carbono de gran dureza y resistencia al calor, sometidas a controles de   estructura no destructivos. Tratados por inducción. Si se precisan requisitos   especiales, puede pulirse la superficie.
  • Dispositivo para el   curvado cónico.
  • Sistema de equilibrado   hidráulico incorporado.
  • Dos velocidades de   trabajo que se gestionan desde el panel de mandos.
  • Lubrificación   centralizada.
  • Elementos hidráulicos:   grupo motor y bomba, válvulas de presión, electroválvulas, control del   aceite, etc. Se usan componentes de la marca Duplomatic   (Italia).
  • Sistema de emergencia:   barrera de seguridad alrededor de la máquina y botón de paro.
  • Componentes eléctricos:   Siemens (Alemania).
  • Reductores BREVINI o   COMER.
  • Cumple las normas de   seguridad europeas (marcado CE) y posee el certificado ISO 9000.
  • Manual en español.

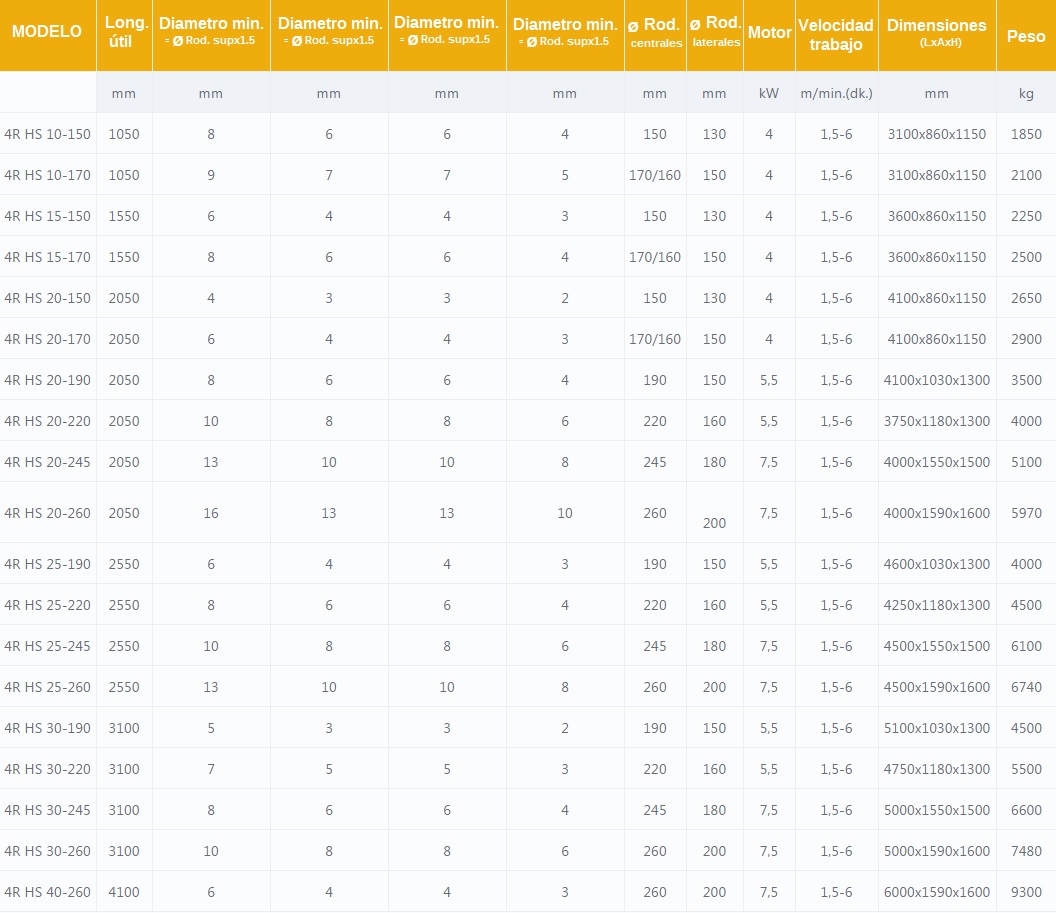

Descargue la tabla de capacidades de curvado



Accesorios   opcionales

Soporte hidráulico   Central y soportes hidráulicos laterales: ideal para soportar virolas de gran peso y   dimensiones.

  CilindroHidraulicoSahinler4RHSS20-280_SustentadorCentral

CNC ESA/GV Kvara a 4   ejes o unidades NC de visualización gráfica con pantalla táctil Panel   Easyview de 10.4”    CilindroHidraulicoSahinler4RHSS20-280_CNC
Expulsor hidráulico de   chapas.
Rodillos cimentados y   pulidos.
Variador con regulación   infinitesimal de velocidad.



Otros detalles

CilindroHidraulicoSahinler4RHSS20-280_Motor CilindroHidraulicoSahinler4RHSS20-280_Cabezal CilindroHidraulicoSahinler4RHSS20-280_Basculante
