Cilindro Hidráulico de 4 rodillos 4RHSS 25-350 con doble precurvado

Cilindro para chapa de 4 rodillos 4RHS
Spread the love

Cilindro Hidráulico de 4 rodillos 4RHSS 25-350

El rodillo superior está montado en la caja de cambios y se facilita el movimiento con el par motor que gira a la vez los engranajes. En este modelo de cilindro, los rodillos laterales e inferior son locos y giran en conjunto con el material. Los rodillos laterales suben y bajan hidráulicamente de forma lineal, es lo que llamamos el movimiento orbital. El rodillos inferior se mueve hacia arriba y hacia abajo mediante el sistema de rampa. En todos los rodillos se utilizan rodamientos de bolas, el movimiento es orbital.

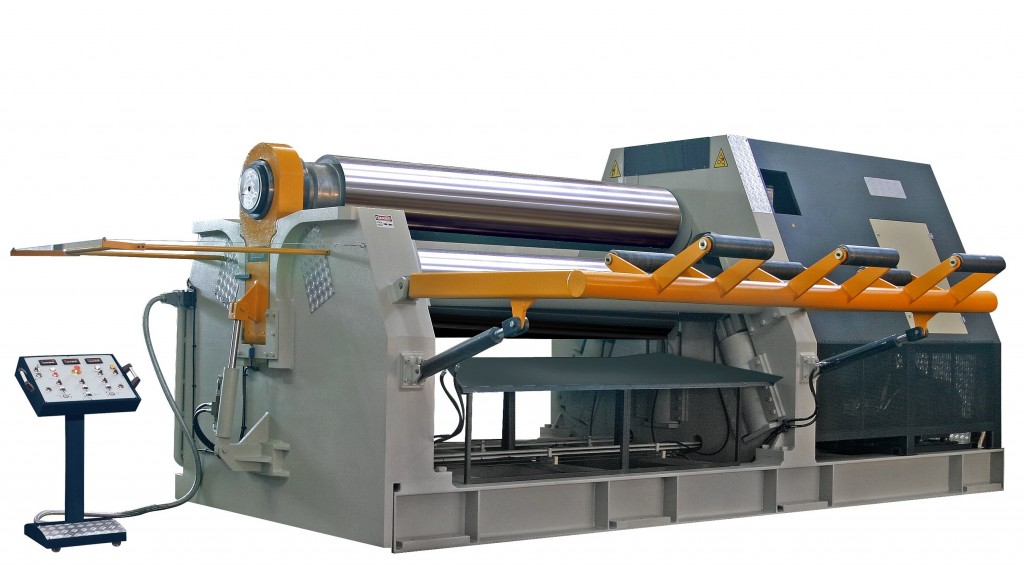

El de control digital que se monta en el panel, hace posible conocer la posición de los rodillos laterales e inferior de forma digital así como ajustar sus límites.Sahinler4RHS20-280

Características principales:

Longitud útil de rodillos

Número de rodillos

Diámetro rodillos centrales

Diámetro rodillos laterales

Velocidad de curvado (dos velocidades)

Potencia del motor

Peso

Largo total

Ancho total

Alto total

2.550 mm

4

350   mm

260   mm

1.5   – 5 m/min

23,5   kw

13.000   kgs

5.400mm

1.900mm

1.950mm

Tabla de capacidades teóricas de curvado (42kg/mm2):
Ø interior mínimo

Espesor máximo a  pre –   curvar en los 2.550mm

Espesor máximo a  curvar   en los 2.550mm

1.750mm

20mm

25mm

525mm

16 mm

20 mm

Configuración de la   máquina:

  • Adecuada a la producción de piezas medianas, en
    acero inoxidable o aluminio.
  • Virolas completas, radios variables, de manera sencilla.
  • Rodillo de apriete y laterales con movimiento lineal piramidal mediante cilindros hidráulicos.
  • Protección de sobrecarga.
  • Rodillo superior y laterales accionados por motor hidráulico y reductor planetario (3 Rodillos motorizados).
  • 3 visualizadores digitales de posición del rodillo.
  • Movimiento hidráulico del rodillo superior permitiendo
    sacar la pieza.
  • Consola móvil para facilitar la operación.
  • Estructura de acero soldado.
  • Rodillos en SAE 1050 (CK 45) forjados y templados por
    inducción.
  • Dispositivo para conos.
  • Unidad central de lubricación.
  • Equilibrado hidráulico para máquinas de  Ø280-320-350-380-400-460.
  • Equilibrado electrónico para máquinas de Ø500 -550 -580 -620 -680.
  • Doble velocidad de trabajo.
  • Cabezal hidráulico   basculante para facilitar la apertura del rodillo y extracción de la virola   terminada.
  • Todas las operaciones se llevan a cabo desde   una consola móvil independiente (panel de control).
  • Robusta estructura de   acero soldado que evita tensiones.
  • Rodillos de acero al   carbono de gran dureza y resistencia al calor, sometidas a controles de   estructura no destructivos. Tratados por inducción. Si se precisan requisitos   especiales, puede pulirse la superficie.
  • Dispositivo para el   curvado cónico.
  • Elementos hidráulicos:   grupo motor y bomba, válvulas de presión, electroválvulas, control del   aceite, etc. Se usan componentes de la marca Duplomatic   (Italia).
  • Sistema de emergencia:   barrera de seguridad alrededor de la máquina y botón de paro.
  • Componentes eléctricos:   Siemens (Alemania).
  • Reductores BREVINI o   COMER.
  • Cumple las normas de   seguridad europeas (marcado CE) y posee el certificado ISO 9000.

 Descargue catálogo completo otros detalles

Accesorios   opcionales

Soporte hidráulico   Central y soportes hidráulicos laterales: ideal para soportar virolas de gran peso y   dimensiones.

  CilindroHidraulicoSahinler4RHSS20-280_SustentadorCentral

CNC ESA/GV Kvara a 4   ejes o unidades NC de visualización gráfica con pantalla táctil Panel   Easyview de 10.4”    CilindroHidraulicoSahinler4RHSS20-280_CNC
Expulsor hidráulico de   chapas.
Rodillos cimentados y   pulidos.
Variador con regulación   infinitesimal de velocidad.

Disposición de los ejes (1 eje motriz):

CilindroHidraulicoSahinler4RHS20-260_Rodillos

Ejemplos de curvado:

CilindroHidraulicoSahinler4RHSS20-280_EjemploVirola

CilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaPoligonal

CilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaOval

CilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaPoligonal1CilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaOvalo1CilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaOvalo2



Otros detalles

CilindroHidraulicoSahinler4RHSS20-280_Motor CilindroHidraulicoSahinler4RHSS20-280_Cabezal CilindroHidraulicoSahinler4RHSS20-280_Basculante
Publicado en Cilíndros, Maquinas Nuevas
