Cilindro Hidráulico para chapa de 4 rodillos 4RHS

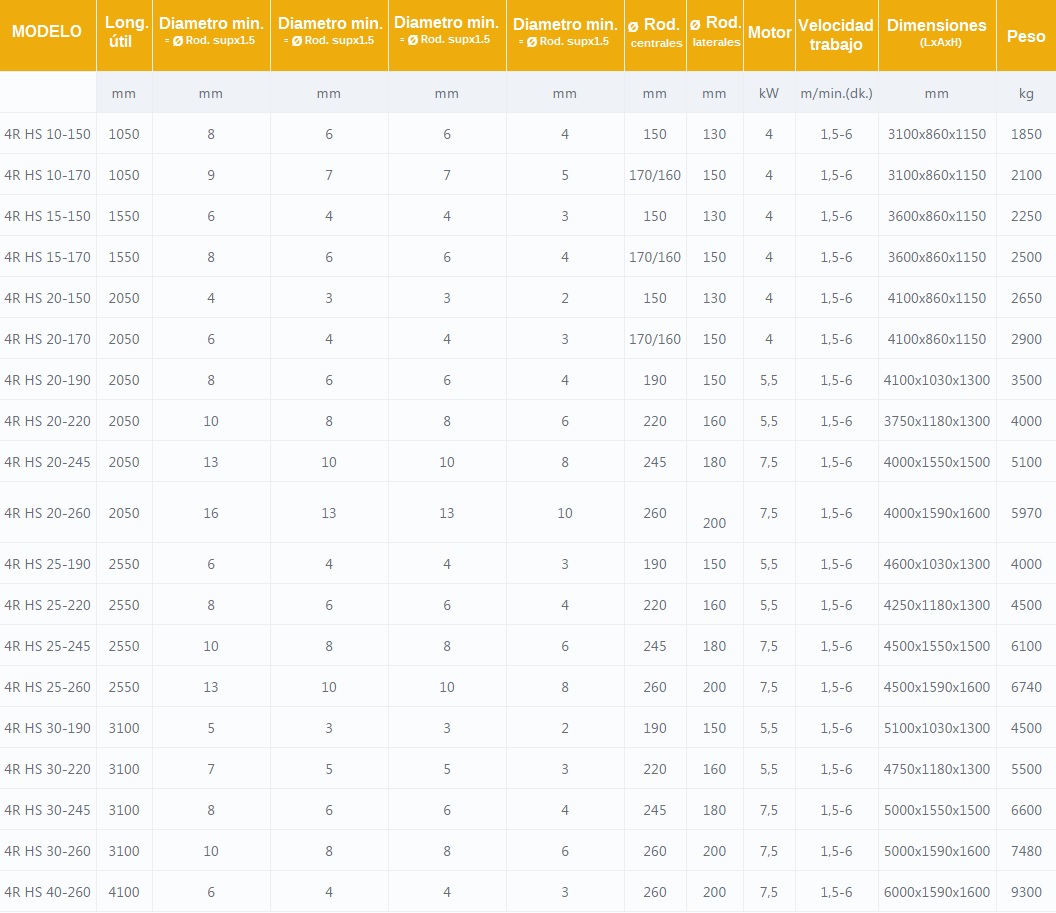

Cilindro de chapa 4RHS20-150
  • El cilindro hidráulico para chapa de 4 rodillos 4RHS es una máquina versátil y cómoda, ideal para los trabajos de calderería ligera que requieren precisión y calidad de acabados. La gran ventaja de este cilindro curvador es el aprovechamiento total del material gracias a su sistema de doble precurvado: permite realizar curvas en chapa sin desperdicios o partes planas.

Características técnicas

  • El cilindro hidráulico para chapa de 4 rodillos 4RHS con doble precurvado, es una máquina de robusta construcción, con chasis electrosoldado libre de tensiones. Además, destaca por su equipamiento, que integra los siguientes elementos:
  • Rodillo inferior de posicionamiento hidráulico (movimiento ascendente y descendente) con disposición piramidal del conjunto de los cuatro rodillos.
  • Dos rodillos laterales, que permiten una doble sujeción (los rodillos inferior y laterales presentan un sistema de equilibrado que garantiza un perfecto paralelismo y una producción de gran calidad).
  • El rodillo superior es accionado gracias a un motor hidráulico acoplado a un engranaje planetario (equipado con un sistema de protección de sobrecarga). Los rodillos laterales también son móviles, mientras que el inferior queda libre.
  • El movimiento de los rodillos laterales se realiza mediante unos pistones.
  • Visualizador de cota para 3 ejes que permiten controlar la posición de los rodillos.
  • Cabezal hidráulico basculante para facilitar la apertura del rodillo y extracción de la virola terminada.
  • Panel de control móvil independiente que gestiona todas las operaciones.
  • Rodillos de acero al carbono tratados por inducción de gran dureza y resistencia al calor, sometidas a controles de estructura no destructivos. Si se precisan requisitos especiales, puede pulirse la superficie.
  • Dispositivo para el curvado cónico.
  • Sistema de equilibrado hidráulico incorporado.
  • Dos velocidades de trabajo que se gestionan desde el panel de mandos.
  • Lubrificación centralizada.
  • Elementos hidráulicos: Duplomatic   (Italia).
  • Componentes eléctricos:   Siemens (Alemania).
  • Reductores BREVINI o COMER.
  • Cumple las normas de seguridad europeas (marcado CE) y posee el certificado ISO 9000.
  • Manual en español.

Accesorios opcionales

  • Soporte hidráulico central
  • Soportes hidráulicos laterales: ideal para soportar virolas de gran peso y dimensiones.
Soperte central y soportes laterales
Sustentador central de chapa y soportes laterales para rodillo 4RHS
  • CNC ESA/GV Kvara a 4 ejes
  • NC de visualización gráfica con pantalla táctil 7″
NC a 4 ejes para cilindro 4RHS
NC a 4 ejes para cilindro 4RHS
  • Pantalla táctil 10″
  • Equilibrado electrónico (incluye CNC)
  • Expulsor hidráulico de chapas.
  • Rodillos cimentados y pulidos.
  • Variador con regulación infinitesimal de velocidad.

Posibles curvas a realizar
