Cilindro motorizado asimétrico MRM-S

Cilindro asimétrico

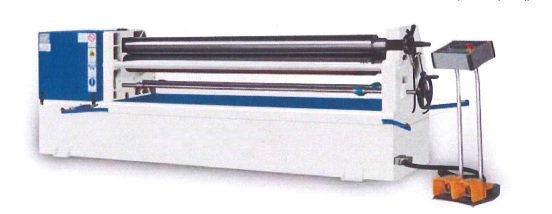

Cilindro motorizado asimétrico MRM-S

El cilindro hidráulico asimétrico de 3 rodillos MRM-S es la máquina adecuada para el curvado de chapas ligeras y medianas tanto en planchas de aluminio, acero o inoxidable. Su funcionamiento es sencillo y fiable, consta de un panel de control móvil y armazón en acero electrosoldado. La forma de trabajo de este modelo de cilindro motorizado es la siguiente:

  • El rodillo superior motriz, es accionado por motor eléctrico y reductor planetario.
  • El rodillo inferior motriz, es accionado por un sistema de embrague cardan 2 rodillos son accionados por rotación del motor.
  • Los rodillos lateral e inferior se mueven manualemente de forma lineal (arriba y abajo)

Equipamiento estándar

  • Ejes de acero laminado en caliente SAE 1050 (CK 45)
  • Rodillo trasero motorizado.
  • Dispositivo cilindrado cónico.
  • Cuerpo en acero (St-52)
  • La maquina está diseñada bajo el principio de trabajo asimétrico.
  • Los rodillos centrales están accionados por un motor eléctrico y caja de cambios.
  • El rodillo superior puede ser desplazado a un lado para su apertura y extracción del material curvado.
  • Panel de control separado.
  • Protegido contra sobrecarga
  • Muy fácil de usar con panel de control móvil móvil
  • Cabezal de apertura manual
  • Sistema de lubricación central
  • Motor principal con freno
  • Ejes superior e inferior impulsados ​​por caja de engranajes planetarios en modelos superiores de 170-220 mm, caja de engranajes de tipo helicoidal simple accionada por cadena y correa y sistema de engranajes en otros.
  • Eje trasero motorizado
  • Normativa “CE”

Equipamiento especial (opcional)

  1. Automatización con control NC
  2. Ejes endurecidos por inducción (HRC58-60)
  3. Rodillos de laminación Profile-Lama opcionales
  4. Canales de en los extremos del eje
  5. Pantalla digital para eje trasero
  6. Eje inferior motorizada con movimiento hacia arriba y hacia abajo.
  7. Dispositivo para alukobond
  8. Juego de rodillos y extremos de husillo extendidos opcionales
  9. ANILLO DELRIN, MODELO ESPECIAL PARA TORSIÓN DE COMPOSITE



Sistema de curvado asimétrico:

Disposición de ejes asimétricos MRM-H
Disposción de ejes asimétricos con rodillos centrales motrices

CilindroEpart3600x4mm



Tabla de capacidades:


Tabla de capacidad de curvado de cilindro MRM-S
Tabla de capacidad de curvado de cilindro MRM-S
