Cizalla punzonadora GEKA HYD 80/S

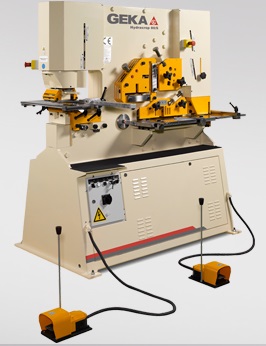

Cizalla punzonadora Geka HYD-80/S

Características   técnicas
Potencia de   motor

9 cv

Peso

1.688 kg

Largo

Ancho



Alto

1.920 mm

1.200 mm

2.050 mm

     GEKAHYD-80_final



Barra   cuadradaÈ

Configuración   de la máquina

Equipo   de punzonado
−      Potencia

800 kn

 PunzonadoraGekaHYD55SD_detalle cilindro
−      Capacidad (diámetroxespesor)

40x14mm / 24x24mm

−      Escote

300 mm

−      Carrera máxima

70 mm

−      Altura de trabajo

1.095 mm

Corte de llantas
−        Capacidad (anchuraxespesor)

450×15 / 300×20 mm

−        Longitud de cuchillas

475 mm

−        Altura de trabajo

850 mm

Corte de ángulos
Corte a 90º sin deformación

130x130x13 mm

Corte a 45º

70x70x7 mm

Corte a 90º con poca deformación

152x152x13 mm

Corte de barras

Barra   redonda

45

PunzonadoraGekaHYD55SD_detalle_cuchilla_barras
 Barra   cuadrada

45

* Con cuchillas especiales

 UPN

140 mm

 IPN

140 mm

Entallado
Profundidad

90 mm

Ancho

52 mm

 Espesor  12mm

Corte de llantas

PunzonadoraGekaHYD55SD_detalle_cuchilla_llanta

Corte de ángulo

PunzonadoraGekaHYD55SD_detalle_cuchilla_angulo

Entallado

PunzonadoraGekaHYD55SD_detalle_escantonado

Kit de producción completo

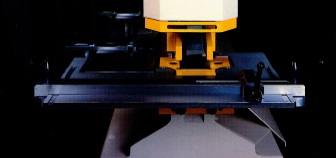

  •   Mesa de entallado con topes milimetrados

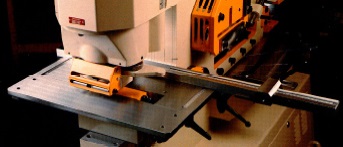

  •   Mesa de punzonado con topes milimetrados
  •   Lámpara con soporte magnético

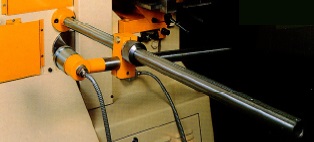

  •   Tope automático 1.000mm

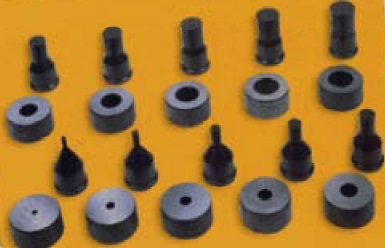

  •   Juego de 10 punzones y matrices redondas
Geka_KitProduccion-PunzonesGeka_KitProduccion-TopeGeka_KitProduccion-Foco Geka_KitProduccion-MesaPunzonado Geka_KitProduccion-MesaEntallado







 Descargar video

 Descargar catálogo
