Cizalla punzonadora Geka HYD-80/SD puesta a punto

Cizalla punzonadora Geka HYD 80/SD
Spread the love

Cizalla-punzonadora GEKA HYD-80/SD puesta a punto

Cizalla punzonadora Geka HYD 70/SD

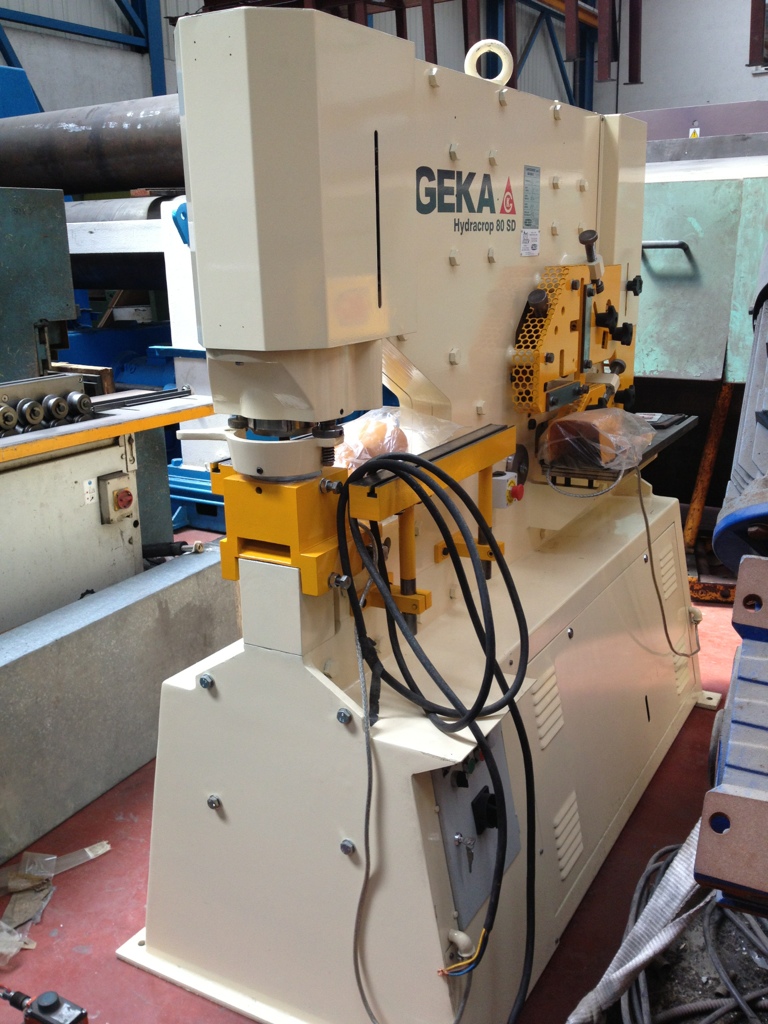

Cizalla punzonadora Geka HYD 80/SD
Cizalla punzonadora Geka HYD 70/SD

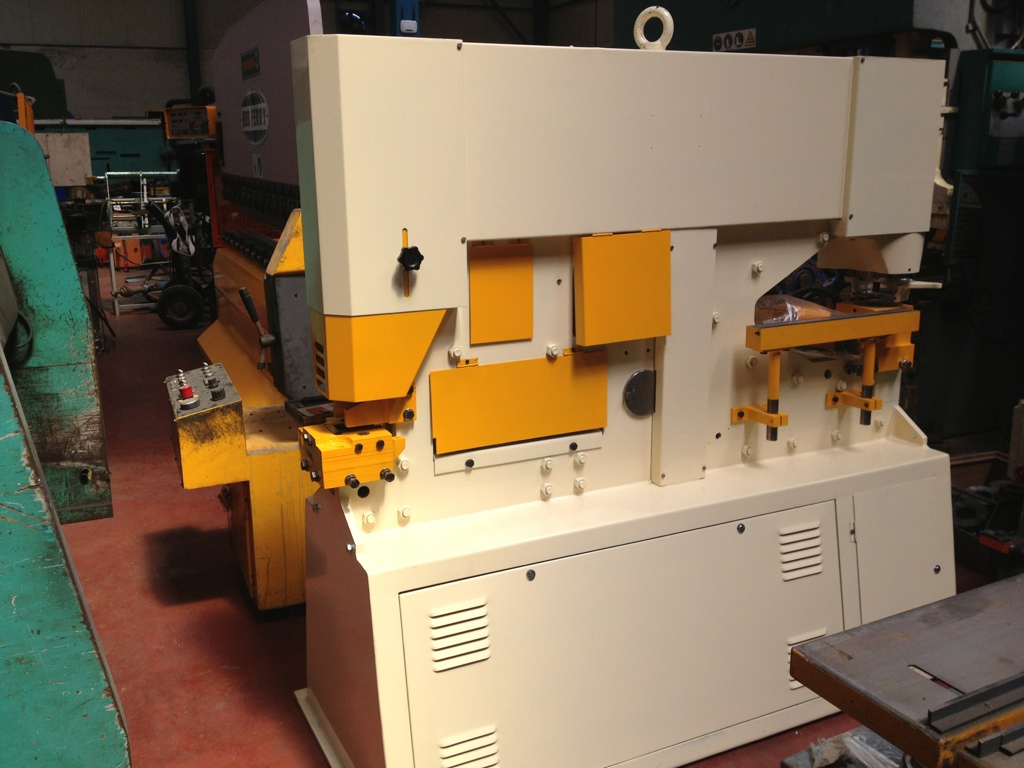

Cizalla punzonadora Geka HYD 80/SD

La cizalla universal Geka HYD-70/SD, es un máquina perfecta para el trabajo en talleres de cerrajería ligera y estructura metálica. Está pensada y construida para aprovechar al máximo cada rincón de trabajo, pues dispone en una misma máquina tres estaciones de corte siendo posible trabajar en dos puestos al mismo tiempo: corte de llanta, corte de barra maciza, corte de ángulo y perfil, punzonado y escantonado.

Además de la configuración estándar de la máquina, este modelo de cizalla punzonadora permite la incorporación de cuchillas y equipos especiales: cuchillas para el corte IPN, UPN, HEB, punzonado de diámetros mayores, escantonado triangular, etc.

Es una máquina versátil y sencilla, de robusta fabricación que permite optimizar el trabajo de cualquier taller.

Puesta a punto en nuestros talleres con Garantía Integral Ferry bbb

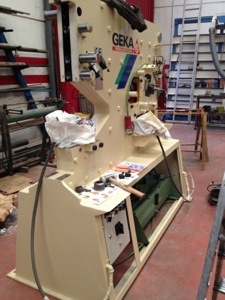

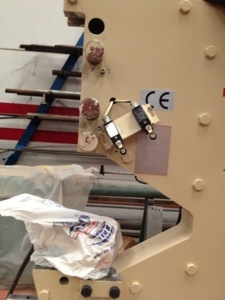

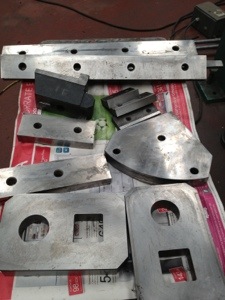

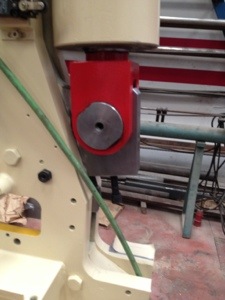

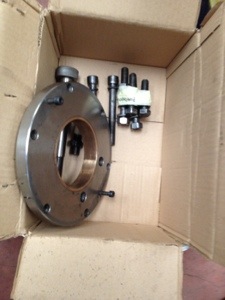

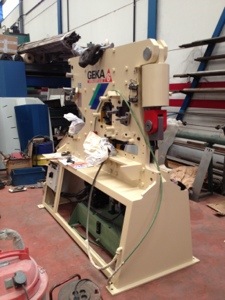

20140903-164124.jpg20140903-164118.jpg20140903-164110.jpg20140903-164100.jpg20140903-164053.jpg 20140903-164036.jpg











Características   técnicas

Potencia de motor

9 kw

Peso

2.760 kg

Dimensiones

–          Largo

−         Ancho

−         Alto



2.310 mm

1.200 mm

2.050 mm



 Descargar ficha técnica

Configuración   de la máquina

Equipo   de punzonado
Potencia

70 ton.

Capacidad  (diámetroxespesor)

Ø40×14 mm.

Ø24×24 mm.

Escote

500 mm.

Carrera máxima

70 mm.

Altura de trabajo

1.095 mm.

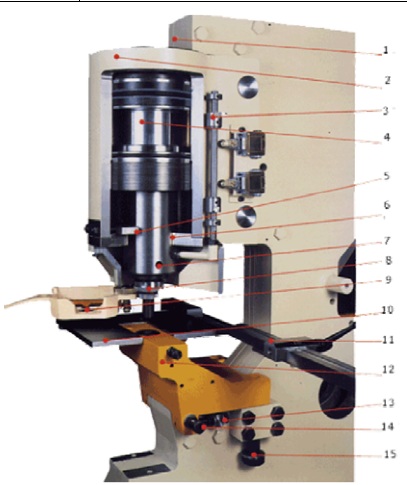

1.       Apoyo del cilindro2.       Cilindro de doble efecto     HYDRACROP 110   “S” seccionado.3.       Topes regulación curso.4.       Amplio curso para trabajos de plegado,   embutido, formado, etc5.       Generoso guiado antigiro regulable6.       Guiado adicional para absorción de   esfuerzos descentrados y protección juntas hidráulicas.7.       Vástago preparado para fijación de útiles   especiales.8.       Cambio rápido de punzón.9.       Tope regulable en altura10.     Mesa con reglas milimetradas, incluido en   el “kit”11.     Tope posicionamiento hasta 500 mm.12.     Porta-matriz cuello cisne para punzonado de   chapas y perfiles.13.     Tensor longitudinal con sistema de ataque   frontal

14.     Tensor transversal con sistema de ataque   frontal

15.     15. Bulón fijación base cuello cisne.

     PunzonadoraGekaHYD55SD_detalle cilindro
Corte de llantas
−         Capacidad   (anchuraxespesor)

450×15/300×20   mm.

−         Longitud de   cuchillas

475   mm.

−         Altura de trabajo

850   mm.

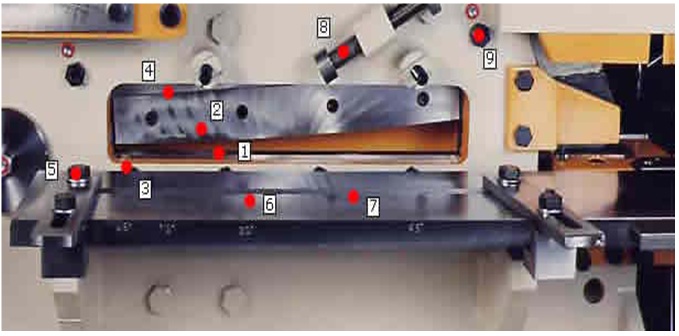

     PunzonadoraGekaHYD55SD_detalle_cuchilla_llanta 1.       Cuchilla   inferior2.       Cuchilla   superior de geometría especial3.       Control   juego entre cuchillas4.       Suplemento   control ángulo de corte cuchilla superior, para corte sin deformación5.       Guías   orientables 45º derecha e izquierda6.       Mesa corte   llantas.7.       Ranura   posicionamiento guías con cobertura de todo el largo de la cuchilla.8.       Husillo   fijación guía9.       Control   juego porta-cuchillas.
Corte de ángulos
−         CORTE A 90º

130x130x13   MM.

−         CORTE A 45º

70X70X7   MM.

−         Con cuchilla sin   deformacion

152x152x13   mm.

     PunzonadoraGekaHYD55SD_detalle_cuchilla_angulo 1.       Soportes   correctores ángulo de corte 2. Tensores control juego entre cuchillas2.       Cuchilla   superior corte sin deformación3.       Guías   cuchilla superior4.       Protección   de seguridad
Corte de barras
−         Corte redondo

45   mm.

−         Corte cuadrado

45   mm.

−         Perfiles IPN

140   mm.

−         Perfiles UPN

140   mm.

1.       Husillo   regulación y posicionamiento altura de la guía.2.       Bridas   sujeción cuchilla3.       Bulones   sujeción guía



PunzonadoraGekaHYD55SD_detalle_cuchilla_barras

Entallado
−         Espesor de chapa

12   mm.

−         Profundidad

90 º

−         ANGULO 90º

100 MM.

PunzonadoraGekaHYD55SD_detalle_escantonado

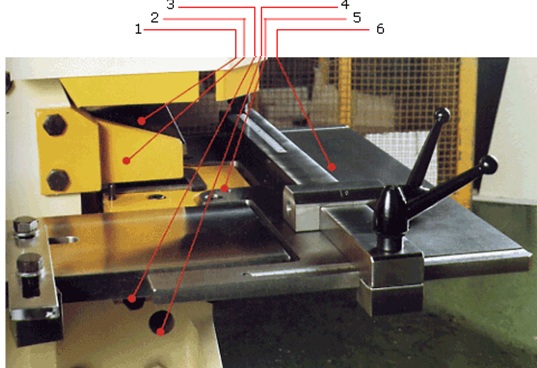

1.       Punzón rectangular2.       Tope extractor3.       Bulones centraje transversal4.       Agujeros fijación equipos especiales5.       Entallado rectangular6.       Mesa con topes milimetrados, incluido en el   “kit”
