Curvadora de tubo ECO 92-CN1

Curvadora de tubo ECO 92 CN1

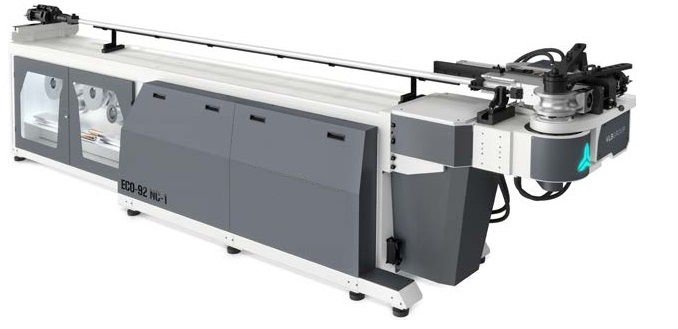

La curvadora Curvadora de tubo ECO 92-CN1, es una máquina electrohidráulica de brazo que realiza 1 radio fijo con o sin mandril. Esta curvadora es automática a 1 eje (CN1), sencillas en su uso, de construcción robusta y tienen excelentes resultados de curvado.

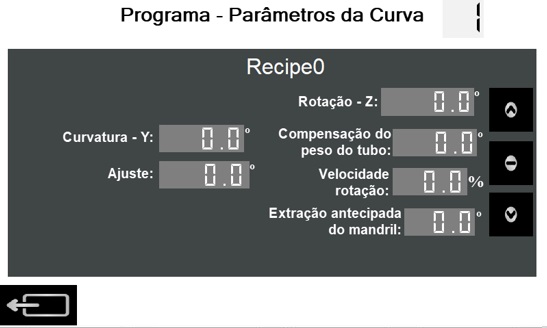

La creación de programas en curvadora de tubo ECO 92-CN1 es altamente intuitiva y se lleva a cabo utilizando un control de pantalla táctil industrial equipado con el software VLB 2D, que es riguroso y fácil de programar. El comando CN controla con precisión el movimiento de curvatura (eje Y) y la rotación del plano (eje Z). La distancia entre las curvas (eje X) se logra mediante topes mecánicos que son fáciles de ajustar y altamente precisos.

  • Eje Y (curvado): convertidor de frecuencia / eje CN controlado por encoder (automático)
  • Eje X (partes rectas): sistema manual avanzado con 6 o más topes mecánicos, completamente ajustables por el operario de forma manual.
  • Eje Z (giro en el espacio): se realiza de forma manual por el operario

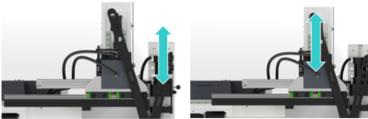

  • Apriete de mordaza de tubo hidráulico automático con cilindro de acción directa.
  • Apriete de charrión de tubo hidráulico automático con cilindro de acción directa.
  • Extractor de mandril hidráulico automático con cilidnro de acción directa
  • Barras tensoras
  • Sistema de eje permutable para radios de curvado fuera de estándar
  • Ajuste mecánico posición mandril
  • Dispositivo de emergencia del pedal y protecciones de emergencia en el brazo de curvado para evitar aplastamientos.
  • Fácil acceso para mantenimiento.
  • Cambio rápido de herramientas.
  • Barra porta mandril
  • Llaves de operación, manual de operación y mantenimiento.

Movimientos de máquina

Movimientos de ejes en curvadora de tubos
Movimientos de ejes en curvadora de tubos
  • Y – Curvado (CN1).Automático
  • C – Mordaza (ON/OFF).
  • P – Charrión (ON/OFF).
  • E – Carril empujador (Opcional).
  • Z – Giro del tubo en el espacio. Manual.
  • X – Partes rectas entre curvas. Manual.
  • M – Extracción de mandril (ON/OFF).

Características técnicas:

• Capacidad máxima de curvado en acero carbono x (45 kg/ mm2) (mm): 92×3

• Capacidad máxima de curvado en Inox x (70 Kg/ mm2) (mm): 76,1×2

• Módulo de sección máximo (acero – 450 N / mm2) (cm3): 22,25

• Radio centro máximo (CLR) (mm): 305

• Longitud máxima útil de tubo (mm): 3.000

• Ángulo de curvado máximo (º): 190

 Velocidad de curvado del eje Y (º / s) Variador de Velocidad: 7 – 12

• Precisión del eje Y de curvado  (º): +/- 0,1

• Dirección de curvado estándar en sentido: horario

• Presión máxima de trabajo (bar): 180

• Capacidad depósito hidráulico (L) (Máx. / Nivel): 120/80

• Potencia total (kW): 8

• Voltaje eléctrico (V) / frecuencia (Hz): 400 ± 10% / 47 – 63

• Temperatura ambiente de trabajo (ºC): 5 – 40

• Humedad relativa de trabajo (%): 5 – 75 (máximo durante 24 h)

• Dimensiones (mm): 4343x1753x1450

• Peso bruto (Kg): 2.500

• Color de pintura: RAL 9003 / 7024

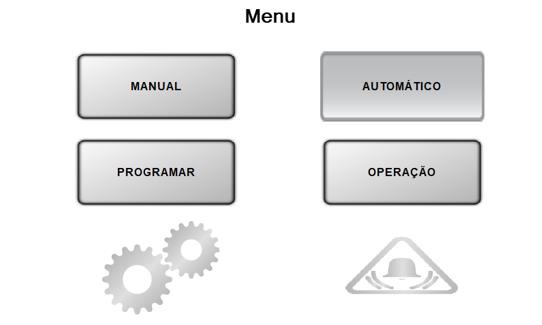

Control CN1

La serie de curvadoras de tubo ECO está a la vanguardia de la automatización y el control. El software está desarrollado por un experimentado equipo de TI que trabaja para incorporar mejoras e innovaciones, tanto en el rendimiento del equipo como en la experiencia del usuario. Unidad de control CN equipado con controlador industrial:

• Monitor HMI: pantalla 7 ‘, ingreso de datos por pantalla táctil

• Disco duro SSD de alta velocidad

• Almacenamiento interno 100 programas 15 curvas cada uno

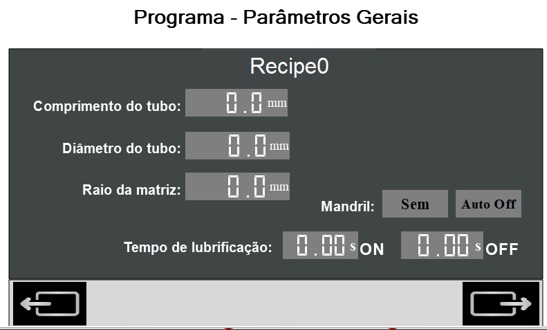

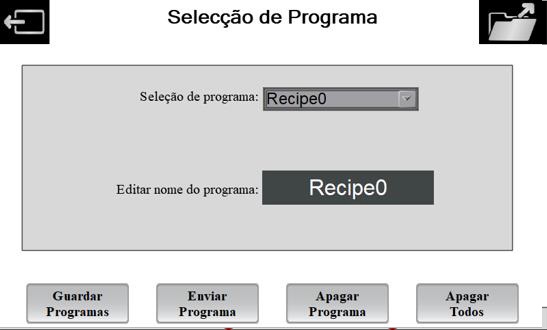

• Explorador de programas (abrir, guardar, guardar como, editar, eliminar, cambiar nombres de archivos, compensación elástica, etc.

• Protección IP65

• Pantalla con protección industrial.

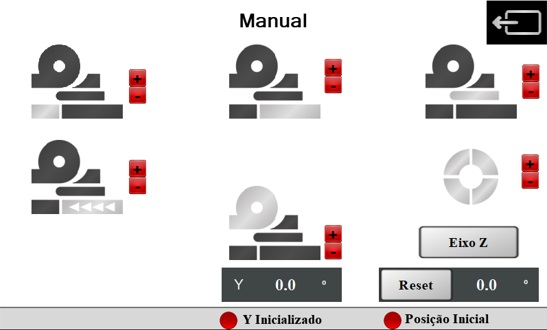

• Modo manual, automático y de programación.

• Visualización permanente del ángulo real y programado.

• Control total de los movimientos de la máquina. (Velocidad de curvado, lubricación, compensación elástica, etc.)

• Pantalla de usuario equipada con guía de solución de problemas

• Contador de piezas producidas

• Menús de ayuda


Las curvadoras para tubo ECO 92-CN1, están preparadas para trabajar con sistemas automáticos de carga y descarga, es decir, son 100% compatibles para trabajar en celdas de producción o estaciones de trabajo.

ERGONOMIA E INTERACTIVIDAD MEJORADAS

Para mejorar la eficiencia y la relación hombre-máquina, nuestro objetivo es mejorar la interactividad y las interfaces que nos conectan, simplificando la comunicación de instrucciones, pero principalmente sobre cómo recibimos comentarios, con indicadores de estado visual y mensajes de advertencia. .

Hemos mejorado la comodidad operativa, el mantenimiento preventivo, las intervenciones correctivas y los mayores niveles de seguridad del operador y del equipo.

CALIDAD en los COMPONENTES:

Todos los componentes utlizados en la fabricación de las curvadoras para tubo ECO 92-CN, son de la mejor calidad y marcas mundiales certificadas CE *.

Accesorios Opcionales disponibles:
