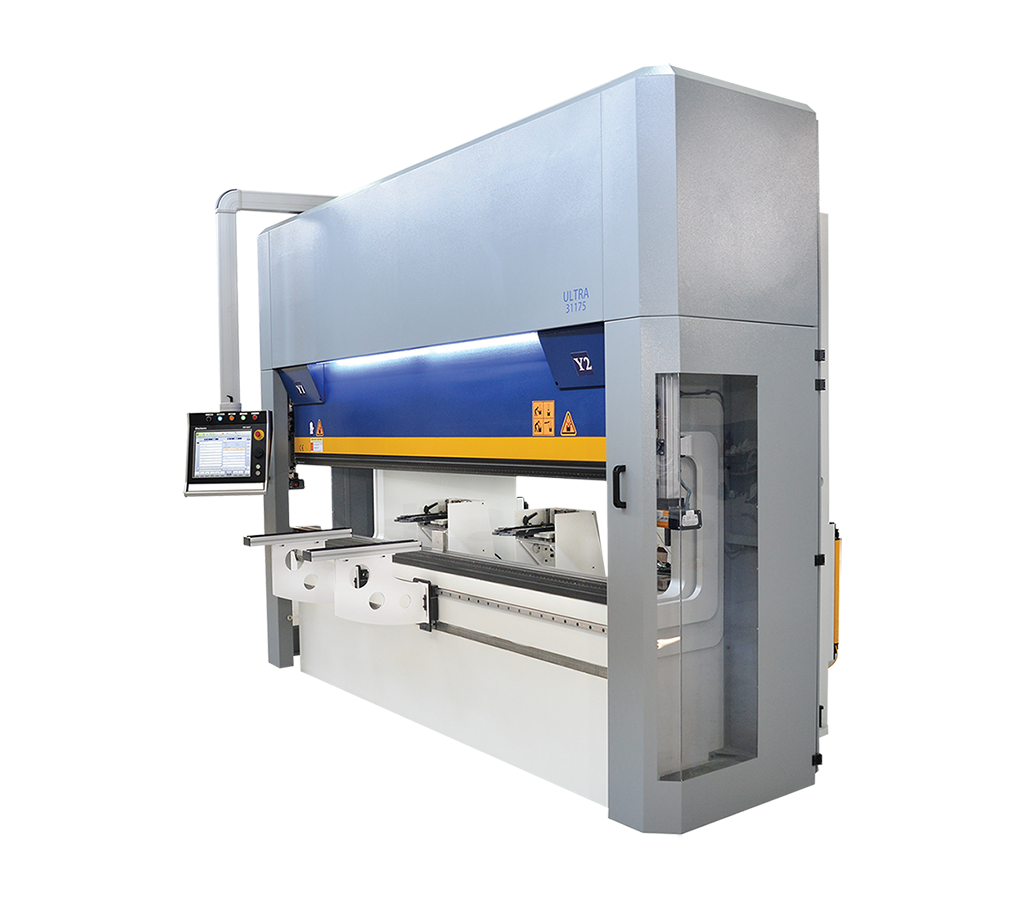

Plegadora electrónica Ferry PPE-TRA sincronizada a 4 ejes (Y1 – Y2- X -R)

Plegadora electrónica Ferry PPE-Ultra sincronizada a 4 ejes
Spread the love

La plegadora electrónica Ferry PPE-TRA es la máquina con prestaciones más avanzadas de su línea. Acabados de calidad con tiempos competitivos, sencillo manejo y fiabilidad es lo que define a esta gran máquina con tecnología de última generación.

Especificaciones generales:

  • Funcionamiento hidráulico con dos cilindros
  • Bomba hidráulica de engranajes de alto rendimiento – Rexroth
  • Filtro de alta presión (con detector de obstrucciones y bypass) colocado antes de todos los componentes
  • Filtro de extracción de aire en el depósito
  • Descenso rápido por gravedad,  el plegado y el retorno del pistón se controlan electrónicamente mediante válvulas de flujo proporcionales – Rexroth
  • Fuerza de flexión controlada por válvulas de presión proporcionales – Rexroth
  • Aceite de calidad con alto índice de viscosidad.
  • Diseño robusto y bien dimensionado
  • Dimensionamiento de conectores y tubos del sistema según normativa DIN
  • Conectores y mangueras bridadas según normativa SAE
  • Construcción de cilindros con materiales de alta calidad, endurecidos y cromados de las superficies deslizantes
  • Construcción en acero soldado con alta resistencia a la tracción y rigidez.



CNC Cybelec Visitouch 15

Cybelec Visitouch 19
Cybelec Visitouch 15



Equipamiento incluido:

  • Plegadora con gestión de 4 ejes Y1, Y2, X, R
  • Normativa de seguridad CE. La plegadora sincronizada FERRY PPE-ULTRA integra los mejores sistemas de seguridad conocidos:
    • Sistema Manuel DSP para trancha móvil.
    • Cubiertas de seguridad con interruptor por cortinas láser.
Cortinas láser de seguridad
Cortinas láser de seguridad

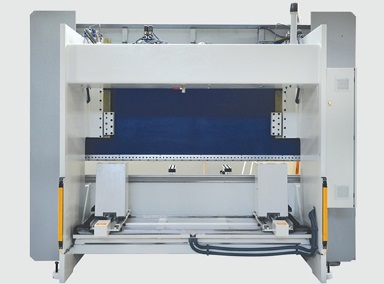

Cortinas traseras de seguridad y carcasas de protección
Plegadora Ferry PPE-TRA – Cortinas traseras de seguridad y carcasas de protección

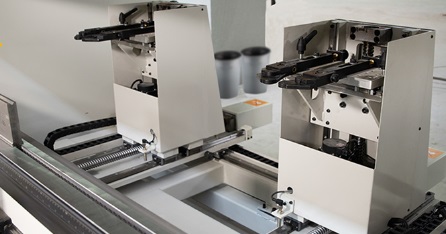

  • Topes traseros (X-R) con servomotores Mitsubishi, fabricado con sistema de rodamientos a bolas.

Mitsubishi Servos
Mitsubishi Servos
Detalle tope trasero de plegadora Ferry PPE-ULTRA
Detalle tope trasero de plegadora Ferry PPE-TRA

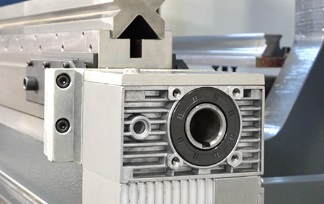

  • Mesa de compensación motorizada gestionada desde CNC, montada sobre cajera de 60mm PROMECAM:
Mesa cajera PROMECAM con mesa de compensación motorizada
Mesa cajera PROMECAM con mesa de compensación motorizada

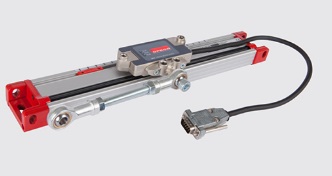

  • Encoder lineal GIVI
Encoder lineal GIVI
Encoder lineal GIVI

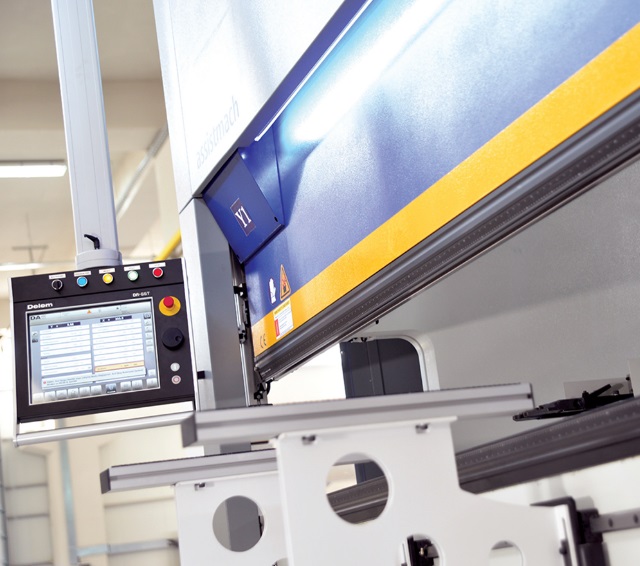

  • Soportes delanteros deslizantes con cepillo, montados sobre raíl con desplazamiento sobre rodamiento lineal:
Soportes delanteros Plegadora Ferry PPE-ULTRA
Soportes delanteros Plegadora Ferry PPE-TRA
  • Bridas de amarre rápido PROMECAM:
Bridas de amarre rápido PROMECAM
Bridas de amarre rápido PROMECAM

Equipamiento opcional:

  • Unidad de control – ModEva 19 T o Delem 66T
  • Manual FIESSLER AKAS + FPSC (PLC de seguridad)
  • Eje Z1, Z2
  • Eje X1, X2
  • Eje R1, R2
  • Delta Xaxis,
  • Eje X = 1000 mm – protección trasera con barrera de luz
  • Sistemas de sujeción superior e inferior Wila PRO y PREMIUM
  • Acompañadores chapa AP3-AP4
  • Sistema de lubricación central
  • Refrigerador de aceite
  • Dedo de tope trasero adicional y brazos de soporte delanteros deslizantes.
  • Embalaje especial para envíos al exterior

Tabla técnica:

Tabla de capacidades de plegadora Ferry PPE TRA
Tabla de capacidades de plegadora Ferry PPE TRA
Dimensiones plegadora Ferry PPE-Ultra
Dimensiones plegadora Ferry PPE-TRA
