Cilindro hidráulico Biko 3HCD 3028 de 3000×10/12mm

CILINDRO HIDRAULICO BIKO 3HCD-3028 (1)
Spread the love

Cilindro hidráulico Biko 3HCD 3028 de 3000×10/12mm

El cilindro hidráulico Biko 3HCD 3028 es una máquina completamente hidráulica de tres rodillos con pre-curvado diseñado para obtener elevadísimos estándar de fiabilidad y versatilidad.
Con dos parejas de pistones hidráulicos y los tres rodillos motorizados independientes, la máquina puede producir piezas curvadas de elevada calidad. Gracias a la simplicidad de uso y de manutención la máquina resulta ser la preferida de las caldererías que en general necesitan máquinas potentes y al mismo tiempo sencillas.
Los cilindros de esta serie son normalmente solicitados por usuarios que hacen un amplio uso del cilindro y que fabrican productos tipo calentadores, recipientes a presión de pequeña y media cantidad y por supuesto para la fabricación de conos.



CILINDRO HIDRAULICO BIKO 3HCD-3028 (1)

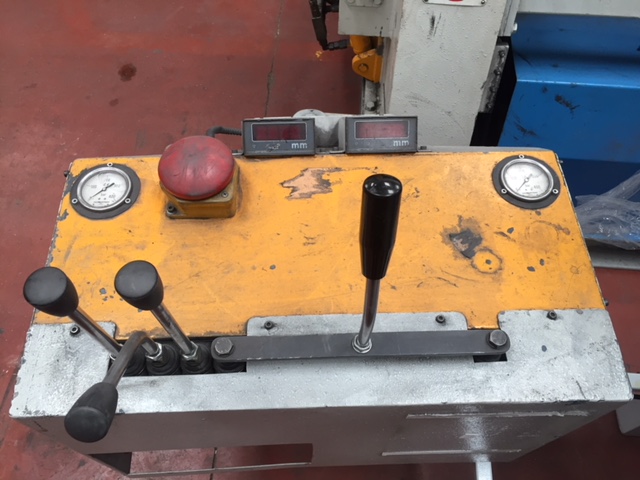

CILINDRO HIDRAULICO BIKO 3HCD-3028



Características técnicas:

Capacidad en curvado (5x∅): 15mm

Capacidad en precurvado (5x∅): 12mm

Capacidad en precurvado (1.3∅): 9mm

Diámetro de rodillo superior: 285mm

Diámetro de rodillos inferiores: 265mm

Potencia: 20hp

Peso: 8t

Dimensiones: 5.300×1.200×1.700mm

Accesorios montados en máquina:

  • Prolongación de ejes
  • Rulinas para curvar perfiles/pletinas
  • Ejes endurecidos



Funcionamiento:

Biko 3HCD_esquema funcionamiento
Biko 3HCD_esquema funcionamiento
  • Introducir la chapa entre los rodillo
  • Bajar el rodillo C y contemporaneamente levantar el rodillo B. Levantando el rodillo C en diferentes veces, curvar la primera extremidad de la vírola
  • Soltar el pinchado entre los rodillos A y B; posicionar a la misma altur de los rodillos B y C y, accionando la rotación portar la segunda extremidad no curvada de la chapa entre los rodillos A y C
  • Bajar el rodillo B y coniemporaneamente levantar el rodillo C. Levantando el rodillo C en diferentes veces, curvar la segunda extremidad de la vírola
  • Posicionar los rodillos en la configuración estandard piramidal y cerrar la vírola.
