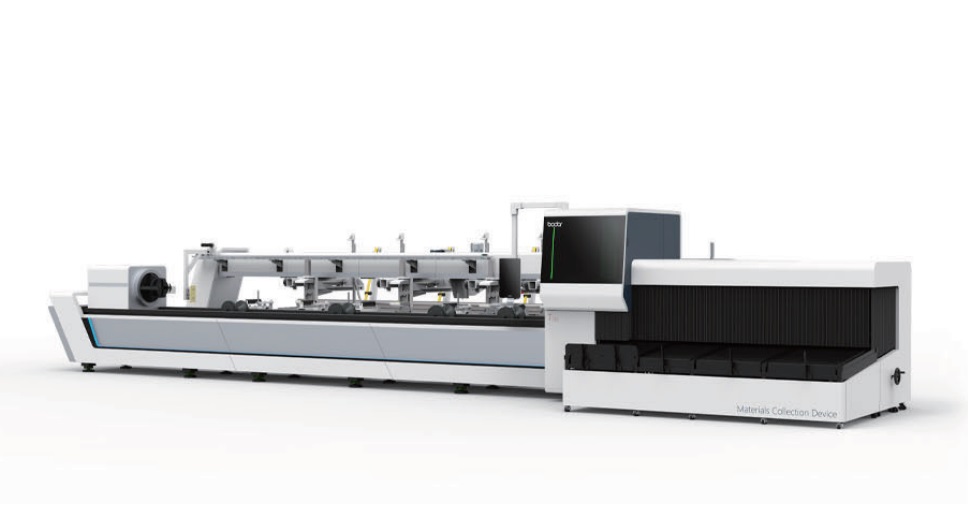

Láser de fibra para el corte de Tubo Bodor Serie T-A

Láser para el corte de tubo Bodor TA

La máquina de corte por Láser de fibra para Tubo Bodor Serie T-A, es el equipo más avanzado de su gama, con alimentación automática de material. Esta máquina de corte láser cumple con todas las expectativas de la industria 4.0; además, integra a la perfección mecánica y tecnología, consiguiendo fiabilidad, precisión, alta velocidad de corte y una considerable reducción de los cosotos de trabajo.

Características técnicas:

Boquilla ahorra gas con flujo constante

El rendimiento y la eficiencia del corte mejoran manteniendo el flujo de gas constante con poca turbulencia.

Boquilla de flujo de gas ahorro constante
Boquilla de flujo de gas ahorro constante

Sistema de corte relámpago de Bodor

Todo el proceso de perforación ultrarrápido se completa mientras BodorGenius se mueve hacia abajo en el eje Z. Con el proceso, se evita la reelaboración para la perforación de láminas medianas/gruesas.

Sistema de corte relámpago de Bodor
Sistema de corte relámpago de Bodor

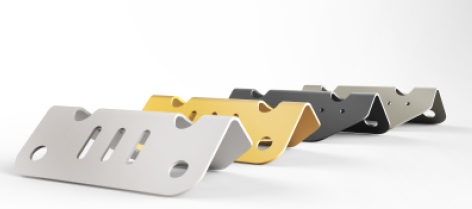

Corte de acero en ángulo y acero de canal

El corte de acero en ángulo y acero en canal es estándar sin necesidad de instalación adicional.

Corte de tubos en canal y ángulos
Corte de tubos en canal y ángulos

Búsqueda de bordes de cuatro lados, mayor precisión

El algoritmo y el método de búsqueda de bordes optimizados garantizan una mayor precisión de corte y una mayor estabilidad de la cortadora láser.

Detección automática de tubo láser Bodor
Detección automática de tubo láser Bodor

Configuración Mecánica

Cabezal láser especializado BodorGenius T

La boquilla delgada permite que la cortadora de tubos Serie T evite interferencias y corte varios tipos de tubos, incluidos tubos con formas especiales como H-Beam, P-Beam, I-beam, etc.

Bodor Genius T
Cabezal Bodor Genius T anticolisión

Mandril neumático

La sujeción de la máquina de corte se vuelve conveniente, fácil y rápida, con 3 segundos como mínimo para sujetar y alta precisión de repetición

Mandril neumático para láser de tubo Bodor
Mandril neumático para láser de tubo Bodor

Software

BodorThinker

BodorThinker es un sistema de control inteligente de gama alta para una cortadora láser CNC, que ofrece estabilidad confiable, instalación y ajuste convenientes, producción segura, funcionalidad múltiple y rendimiento sólido. Con BodorThinker, sus soluciones de corte por láser pueden ser modulares, personalizadas, automatizadas y basadas en información.

Software Bodor Thinker
Software Bodor Thinker

BodorMES

Con BodorMES, se rompe el aislamiento de información de la fabricación. Puede administrar pedidos, producción, precios, equipos y analizar costos para lograr una producción transparente, visualizada y cuantificable.

Sistema de cálculo integrado Bodor Mes
Sistema de cálculo integrado Bodor Mes

Control remoto

Una forma de mango y un seguro magnético conveniente lo ayudan a controlar con una sola mano.

Control remoto Mango
Control remoto Mango

Ganador del premio de diseño industrial

«Oscar in Design», dos de los tres principales premios mundiales de diseño industrial

Capacidades y detalles técnicos

ModeloT230
Área de trabajo6500mm/9200mm
Potencia del láser6000w/3000w/2000w/1500w
Diámetro efectivo de corte de tuberíaΦ20-230mm
Diámetro de corte del tubo cuadrado efectivo□20*20-□230*230mm
Tubo rectangular20-230mm
Diámetro maximo del círculo exterior≤230mm
Eje X/Y–La precisión del posicionamiento0.05mm
Eje X/Y–La precisión del reposicionamiento0.03mm
Eje X–La velocidad máximo del movimiento100m/min
Eje Y–La velocidad máximo del movimiento90m/min
Tabla de capacidades láser de tubo T230

Máquina de corte láser Bodor para tubo con alimentación automática
