Línea de corte Grandini con punzonado

Esta línea de corte Grandini con punzonado es transversal y longitudinal, perfecta  para cortar formatos planos rectangulares a partir de bobinas madre. En anchos de hasta 1.500 mm y espesores de hasta 2,5 mm.

Su control total por ordenador con diagnóstico, alimentación automática de bobina y control de calidad asegura un trabajo limpio y sencillo en cualquier material: acero al carbono, acero de alta calidad superficial, acero inoxidable, acero prepintado, aluminio y otros metales.

Las líneas de corte Grandini Meccanica, de gran reputación a nivel mundial en máquinas conformadoras del metal son líneas muy eficientes y fiables con más de 25 años de experiencia y servicio de atención al cliente. Estas máquinas están diseñadas para responder a las necesidades específicas del mercado, combinando líneas compactas con enderezadores, devanadores, punzonadora, etc.

Estas máquinas están preparadas para desarrollar cualquier tipo de conformado: cortes longitudinales, transversales, scraping, marcado, punzonado, etc.

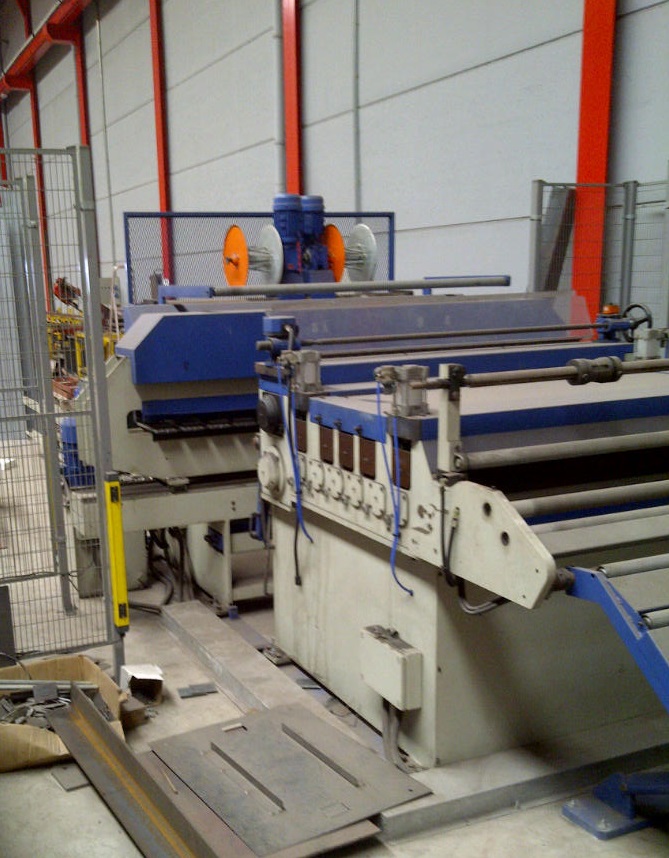

Línea de corte Grandini con punzonado
Línea de corte Grandini con punzonado

Está máquina está dotada de sistemas de punzonado integrado; devanadora de 15t con carro alimentador y accesorios cunas para suplementar diferentes tamaños de bobina; aplanadoras de alta precisión, mesa de empaquetado y apilado; enrolladores de viruta; línea  plotter de punzonado y estampado de marca.

Otros accesorios incluidos

  • Rampa de enhebrado de bobina hidráulica, para facilitar introducción de la bobina en el enderezador.
  • Ejes y Accesorios para aplicador de film.
  • Enderezador de 11 ejes para espesor 1500 x 2.5 en acero.
  • Corte longitudinal con cuchillas de cambio rápido de medidas.
  • Enrolladores de viruta para desbarbado longitudinal
  • Plotter de punzonado CNC, que se desplaza por el ancho de la banda.
  • 3 cabezales para utillaje/punzonado.
  • Cizalla de corte fija, ancho 1500 y espesor 2.5 en acero.
  • Mesa de apilado, con pisones neumáticos para posicionar uniformemente las chapas en el paquete.
  • Valla de seguridad perimetral para el contorno de la máquina.

Características técnicas:

Longitud de corte: 1.500mm

Espesor de corte: 2,5mm

Número de ejes: 11

DEVANADOR/RAMPA/APLICADOR FILM/ENDEREZADO/CORTE LONGITUDINAL/ENROLLADORES VIRUTA/PLOTTER PUNZONADO/CIZALLA TRANSVERSAL/MESA APILADO FORMATOS

Otros detalles:

  • La aplanadoras o devanadora para bandas de 15t, logra un aplanado sin tensiones internas y de mayor calidad, de especial interés cuando los formatos obtenidos en la línea de corte transversal van a ser reprocesados por corte con láser o plasma.
  • Línea de corte transversal para cortar formatos planos rectangulares a partir de bobinas madre.
  • Vallado de seguridad según normativa vigente



Línea de corte Grandini_esquema montaje
Línea de corte Grandini_esquema montaje
