Línea de corte Grandini de 1.500×1,5mm

Spread the love

Línea de corte Grandini de 1.500×1,5mm

Características técnicas:

Ancho máx. de la chapa: 1.500mm
Espesor máximo de la chapa R=42Kg/mm²: 1,5mm
Espesor máximo en aluminio: 3mm
Velocidad: 12m/min
Tolerancia de la longitud de corte:+/-1mm
Nº máx. cortes longitudinales en max. espesor: 3
Tensión de alimentación: 380v 50hz
Potencia eléctrica: 10Kw
Consumo de aire: 100l/h
Sentido de trabajo: de izquierda a derecha

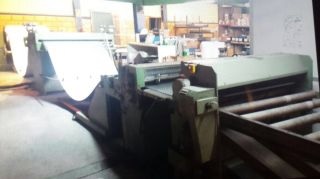

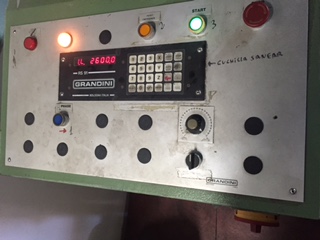

Configuración de la máquina:

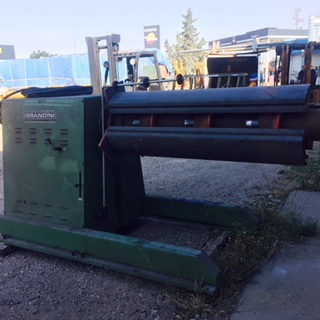

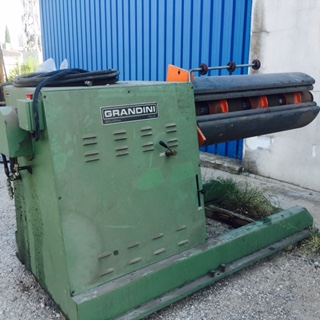

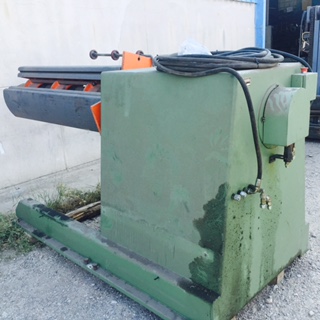

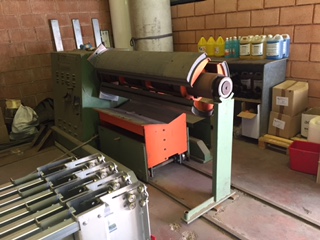

  • Desenrollador PSP 15: Construido sobre bastidor de acero soldado, con mandril en voladizo y expansión hidráulica de las mordazas. El giro del mandril se realiza con un motor hidráulico que permite el desenrrollado de la chapa para la introducción de la nueva bobina, o el enrollado de la misma al terminar una orden de trabajo. Durante la fase de trabajo, el motor actúa como freno y el enderezador situado a continuación realiza el tiro de la bobina. En el lado del mandril en voladizo, se encuentra un pié de apoyo que permite trabajar con bobinas de mayor peso. El mandril cuenta con unos suplementos de colocación manual que le permiten aumentar el diámetro de expansión.
    • Peso máx. bobina sin pie de soporte ……………………. 7.000 kg
    • Peso máx. bobina con pie de soporte …………………… 10.000 kg
    • Ancho máx. bobina ……………………………………….. 1.500 mm
    • Diámetro expansión mordazas …………………………… Ø 470 / 520 mm
    • Diámetro expansión con suplementos mordazas ……… Ø 570/620 mm
    • Diámetro exterior máx. bobina …………………………… Ø 1.200 mm

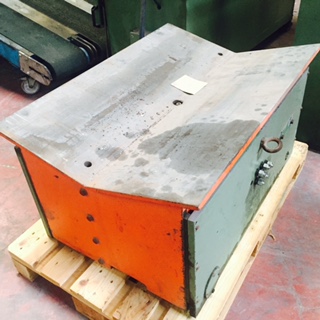

  • Carros de carga: Bastidor de acero soldado montado sobre ruedas que se  desplaza sobre dos carriles accionado por motorreductor y transversalmente a la línea de trabajo. La parte superior en forma de V, se eleva mediante un cilindro hidráulico:
    • Carrera de desplazamiento horizontal …………………… 2.000 mm
    • Carrera de elevación ………………………………………. 200 mm

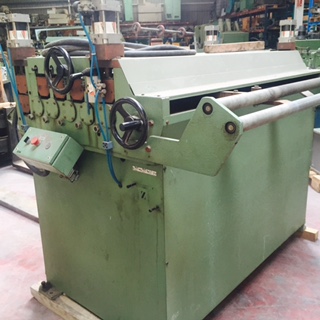

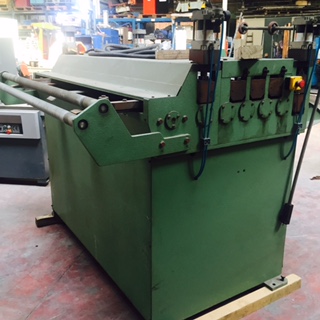

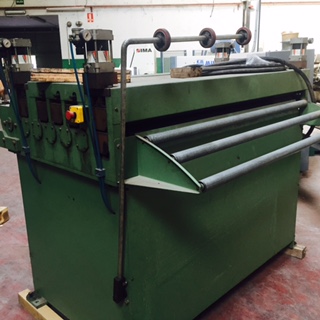

  •  Enderezador RDM 15: Construido con un bastidos de acero soldado con 11 rodillos de acero cromado y rectificado de diámetro 100mm, de los cuales 4 son de arrastre y 7 de enderezado. Los 4 de arrastre, 2 a la entrada y 2 a la salida están cubiertos de goma y los superiores se alzan y bajan mediante 2 cilindros neumáticos.
    • 4 rodillos de arrrastre de acero cromado y rectificado….. Ø 100mm
    • 7 rodillos de enderezado de acero cromado y rectificado Ø 100 mm

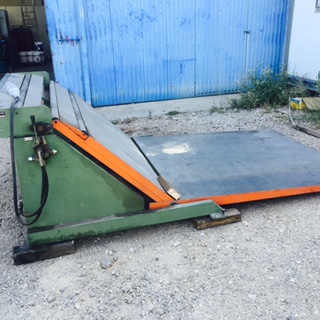

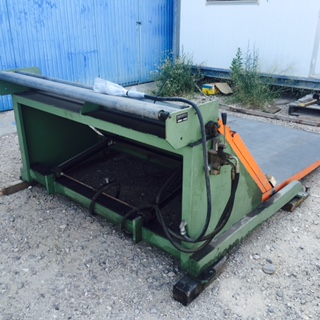

  •  Mesa salvabucle: Abatible hidráulicamente. En posición horizontal permite el paso de la chapa mientras que abatida forma un bucle que alimenta la chapa.

  • Grupo de corte TRCG: Incluye
    •  Mesa de guiado
    • Encóder de medición longitud de chapa
    • Rodillos de arrastre

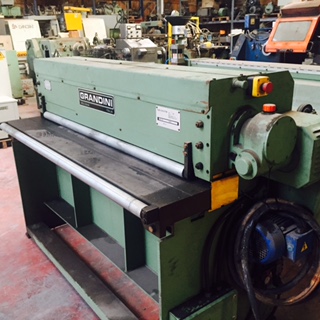

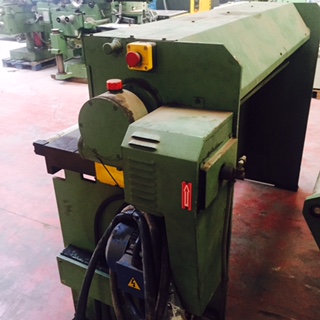

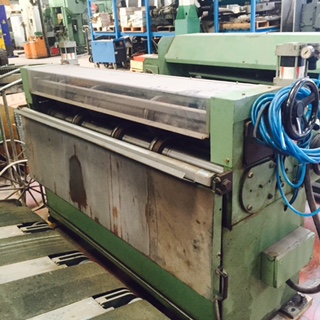

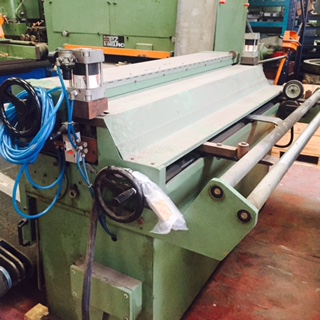

    • Cizalla circular con 3 juegos cuchillas
    • Mesa abatible

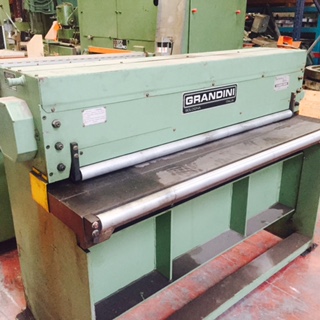

    • Cizalla guillotina mecánica embrague neumático.

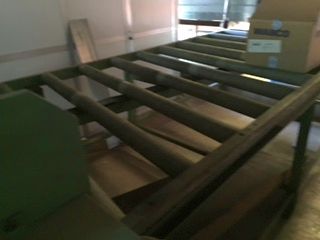

  • Mesa de salida de rodillos motorizada.
