Los filtros de partículas para máquinas de corte láser Bodor, son equipos de alto rendimiento equipados con motores y ventiladores de ultra-alta presión que garantizan una succión potente y constante.
Detalles de fabricación
Filtración Premium: Incorpora un sistema de Filtros HV de origen Americano, asegurando una eficiencia superior y la retención de partículas finas.
Control Intuitivo: Dispone de un Panel de Operación Visual (HMI) que simplifica la configuración y monitorización del equipo.
Durabilidad Industrial: Su Diseño Exterior Industrial está pensado para resistir las condiciones más exigentes del entorno de fabricación.
Tecnología de Control Avanzada: Cuenta con un sistema de desarrollo propio compatible con el protocolo de bus EtherCAT e incluye Control de Frecuencia Variable (VFD), lo que optimiza el consumo de energía.
| Parámetro Técnico | TODC-4L | TODC-4LS (Non-standard) | TODC-6L | TODC-6LS (Non-standard) | TODC-8L |
| Modelo | TODC-4L | TODC-4LS (No estándar) | TODC-6L | TODC-6LS (No estándar) | TODC-8L |
| Material de cartucho | EE. UU. HV/Finlandia Ahlstrom/Japón Toray TORAY Grado de filtración F9 (HV/Ahlstrom/TORAY, F9) | EE. UU. HV/Finlandia Ahlstrom/Japón Toray TORAY Grado de filtración F9 (HV/Ahlstrom/TORAY, F9) | EE. UU. HV/Finlandia Ahlstrom/Japón Toray TORAY Grado de filtración F9 (HV/Ahlstrom/TORAY, F9) | EE. UU. HV/Finlandia Ahlstrom/Japón Toray TORAY Grado de filtración F9 (HV/Ahlstrom/TORAY, F9) | EE. UU. HV/Finlandia Ahlstrom/Japón Toray TORAY Grado de filtración F9 (HV/Ahlstrom/TORAY, F9) |
| Número de cartuchos | 4 | 4 | 6 | 6 | 8 |
| Volumen de aire | 4000m3/h | 5200 m3/h | 6000 m3/h | 8000 m3/h | 9000 m3/h |
| Presión de aire | 3000 | 3300 | 3600 | 4500 | 5000 |
| Eficiencia de filtrado | 99.99% | 99.99% | 99.99% | 99.99% | 99.99% |
| Área de filtrado | 82m2 | 82m2 | 120m2 | 120m2 | 160m2 |
| Ventilador | 5.5KW Motor SIEMENS | 7.5KW Motor SIEMENS | 7.5KW Motor SIEMENS | 11KW Motor SIEMENS | 11KW Motor SIEMENS |
| Capacidad del colector | 45L | 50L | 50L | 50L | 90 L |
| Requisitos de potencia | Trifásico de 5 hilos, 380V (THREE-PHASE FIVE-WIRE, 380V) | Trifásico de 5 hilos, 380V (THREE-PHASE FIVE-WIRE, 380V) | Trifásico de 5 hilos, 380V (THREE-PHASE FIVE-WIRE, 380V) | Trifásico de 5 hilos, 380V (THREE-PHASE FIVE-WIRE, 380V) | Trifásico de 5 hilos, 380V (THREE-PHASE FIVE-WIRE, 380V) |
| Requisitos de aire comprimido | 0.6 Mpa, aire comprimido sin aceite ni agua | 0.6 Mpa, aire comprimido sin aceite ni agua | 0.6 Mpa, aire comprimido sin aceite ni agua | 0.6 Mpa, aire comprimido sin aceite ni agua | 0.6 Mpa, aire comprimido sin aceite ni agua |
| Peso | 700 Kg | 800 Kg | 900 Kg | 940 Kg | 1200 Kg |

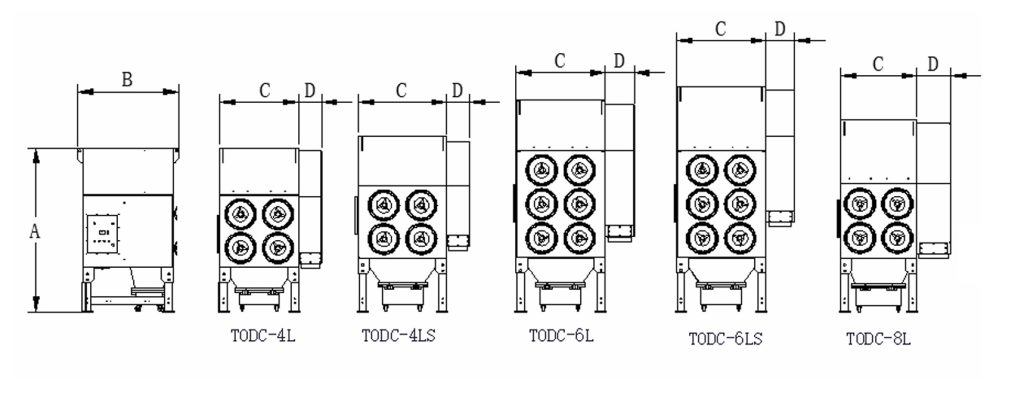

| Dimensiones | A: 2198, B: 1348, C: 1060, D: 303 | A: 2357, B: 1423, C: 1180, D: 303 | A: 2807, B: 1423, C: 1180, D: 383 | A: 2987, B: 1498, C: 1180, D: 383 | A: 2575, B: 2215, C: 1016, D: 453 |
| Concentración de emisiones (mg/M3） | <10 | <10 | <10 | <10 | <10 |
