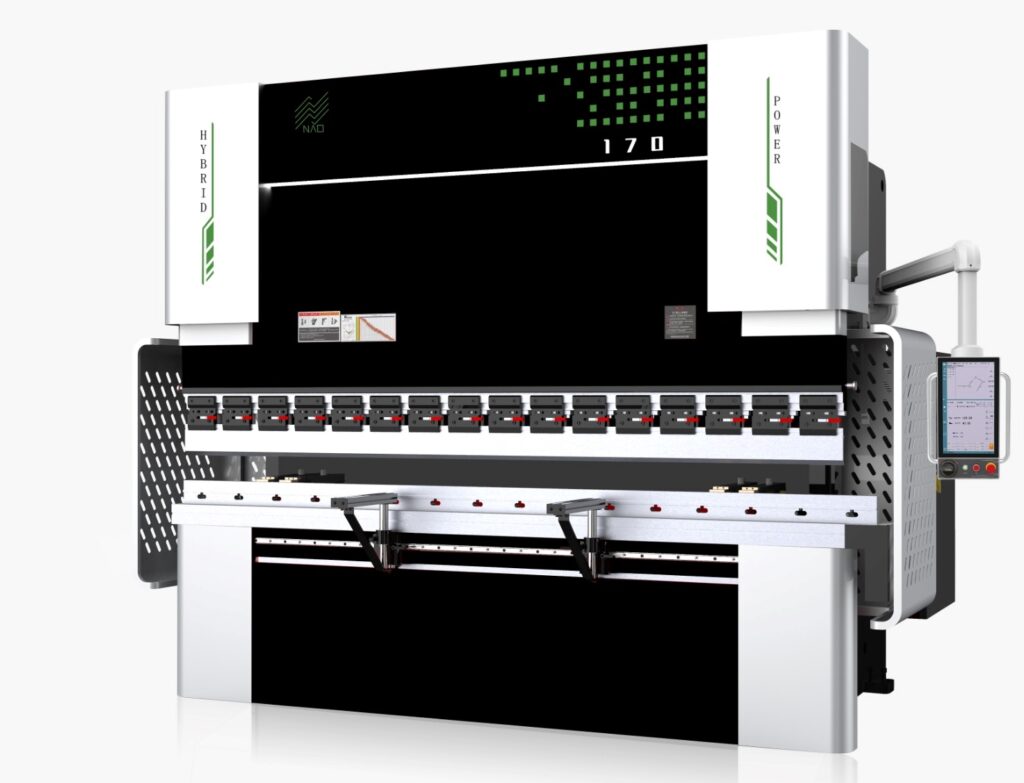

Plegadora híbrida sincronizada NAO serie H

La plegadora híbrida sincroniada NAO serie H es un paso adelante en la evolución del plegado: fiable, resistente, alta precisión y eco-sostenible.

Características principales

1. Rendimiento superior

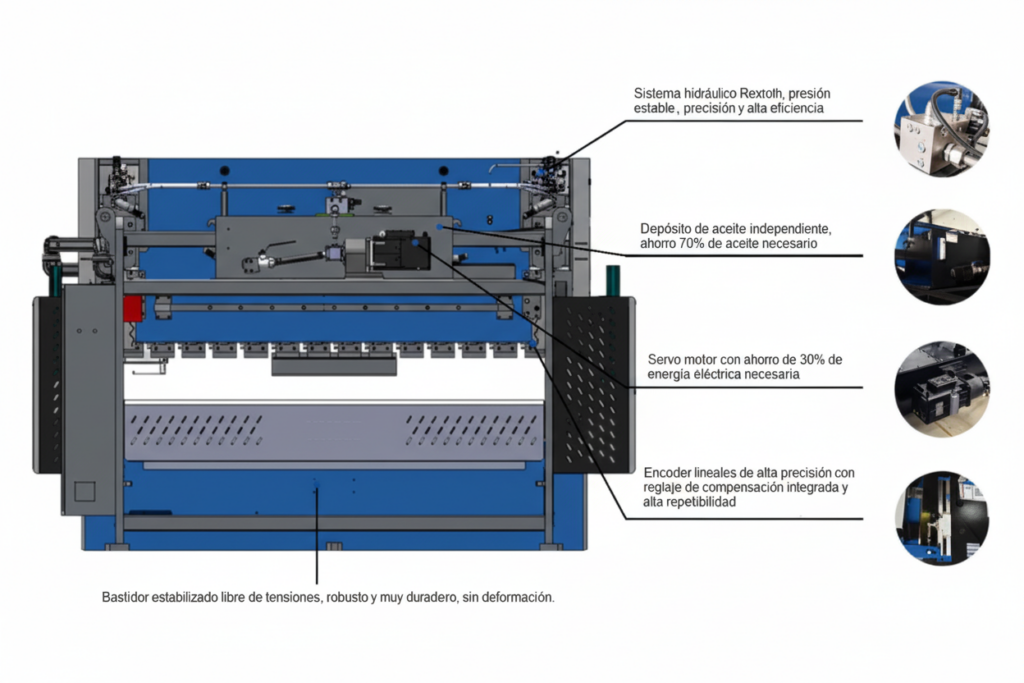

Sistema hidráulico mejorado en comparación con cualquier prensa-plegadora CNC tradicional, se ha aumentado el caudal del fluido de llenado y el caudal de la bomba de aceite. Área del cilindro optimizada, lo que permite que la frecuencia de movimiento del eje Y sea un 25 % superior a la de las plegadoras convencionales del mercado. Componentes Rexroth (Alemania) con sistema antifugas y estabilizador de presión que permite la más alta eficiencia. Depósito de aceite independiente que reduce 70% el volumen necesario (ahorro de aceite).

2. Estructura

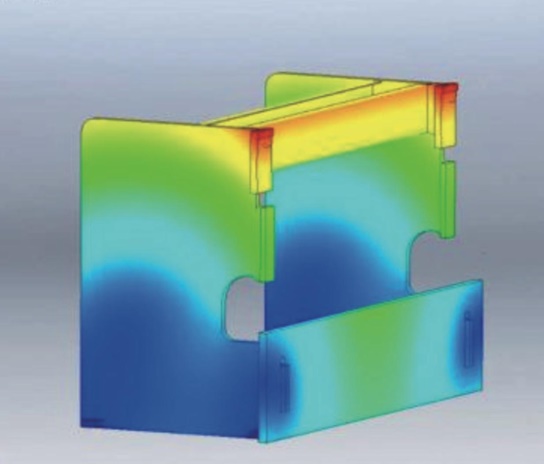

Chasis de la máquina está optimizado mediante un diseño de elementos finitos para garantizar una alta resistencia y rigidez durante el uso. El bastidor se mecaniza en CNC de alta precisión a 5 caras de una sola pieza de acero soldado y libre de tensiones, distribuye mejor la fuerza y evita deformación.

El dispositivo de compensación del cuello de cisne en forma de C se conecta al dispositivo de detección superior. De esta manera, una ligera deformación durante la flexión de la máquina no afecta la precisión de medición del sistema, garantizando así la compatibilidad con cualquier espesor y material del material a plegar.

Diseño optimizado de  recorrido, profundidad de cuello, distancia de tope interior y corredera. Facilitando el plegado y la recogida de piezas grandes y complejas sin coste adicional para un mejor acabado.

3. Configuración de la máquina

Válvulas proporcionales de alta respuesta garantiza una alta estabilidad y precisión durante el funcionamiento a alta velocidad

Cilindro hidráulico con carrera adicional de hasta 250 mm.

Bomba hidráulica de alta resistencia y larga duración. Fabricada con malla interna de dientes cortos y evolvente modificado para reducir el ruido por impulso, muy silenciosa.

Soportes delanteros de chapa deslizantes a lo largo de todo el largo útil de plegado.

Servomotor ahorra un 40 % de electricidad y energía, es mucho más eficiente en la factura eléctrica y ecológico con el medio ambiente.

Encoders lineales de medición precisa para la compensación de (±15 µm) y una repetibilidad de ±5 µm.

CNC NAO 21 de muy sencillo manejo con gráficos y programacion en pantalla pantalla táctil de alta definición (hasta 8+1 ejes), compatible con Industria 4.0. Control remoto por WIFI y monitorización de datos.

Bloque guíado permite aumentar la estabilidad de la trancha y minimiza mantenimiento.

Mesa de plegado con sistema de compensación de flexiones, permite conseguir un ángulo perfecto.

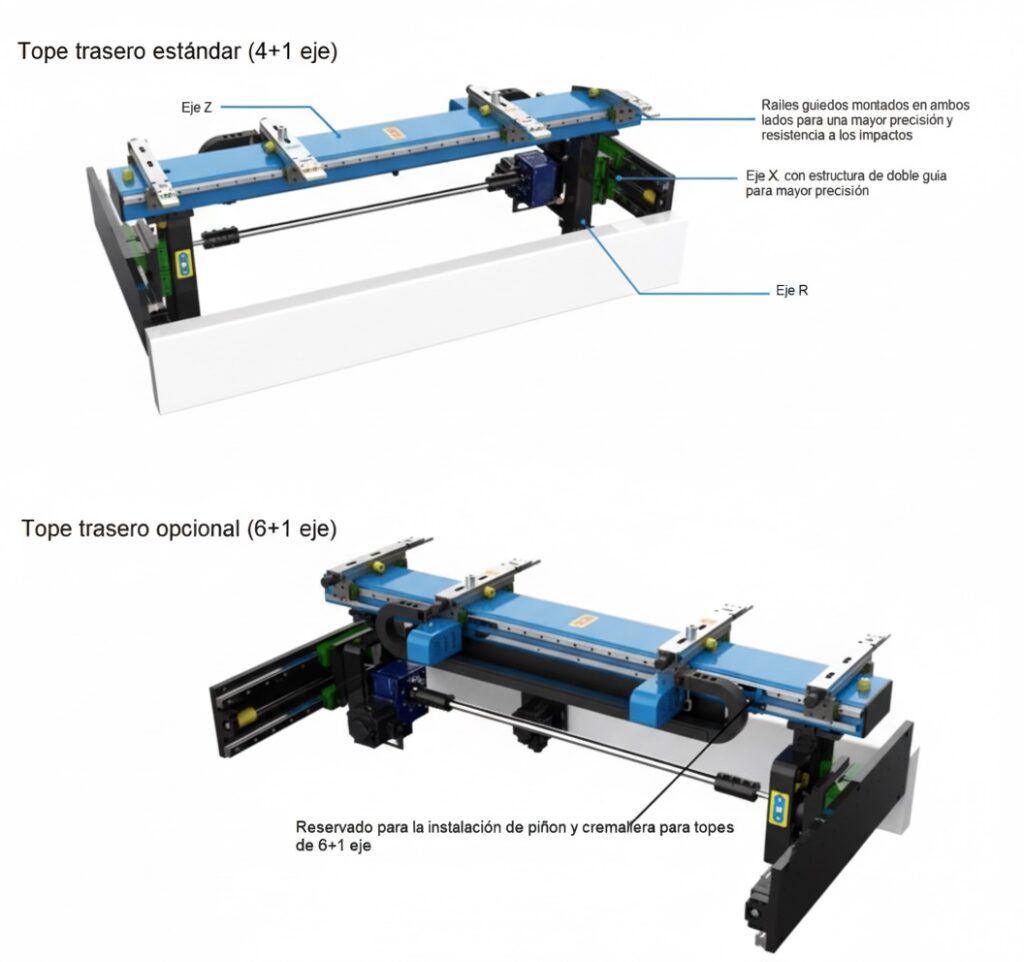

Tope trasero antidesgaste fabricado con husillo a bolas y doble sistema de guiado lineal aseguran una muy larga vida útil, alta velocidad de posicionamiento y precisión para conseguir una producción más eficiente.

Mecanismo completo de tope trasero, se puede extender a 6+1 ejes (eje Z).

Estructura de doble guía reduce la vibración de los dedos del tope, mejora el equilibrio, controla eficazmente las colisiones y optimiza la eficiencia de uso del producto.

Rieles guía montados a ambos lados para mayor precisión y resistencia al impacto.

Amarre rápido superior con sistema PROMECAM, permite una agarre de alta precisión sin aflojamiento ni caída.

Mesa cajera autocentrante con mesa de compensación automática sincronizada desde CNC, permite corrección de deflexión de materiales para conseguir un acabado perfeto y homogéneo punta-punta sin importar el largo o espesor de pieza.

Normativa de seguridad CE con dispositivo de seguridad mediante DSP Laser Safety, protege al operario y evita cualquier posible daño debido a la alta velocidad de desplazamientos.

4. Automatización

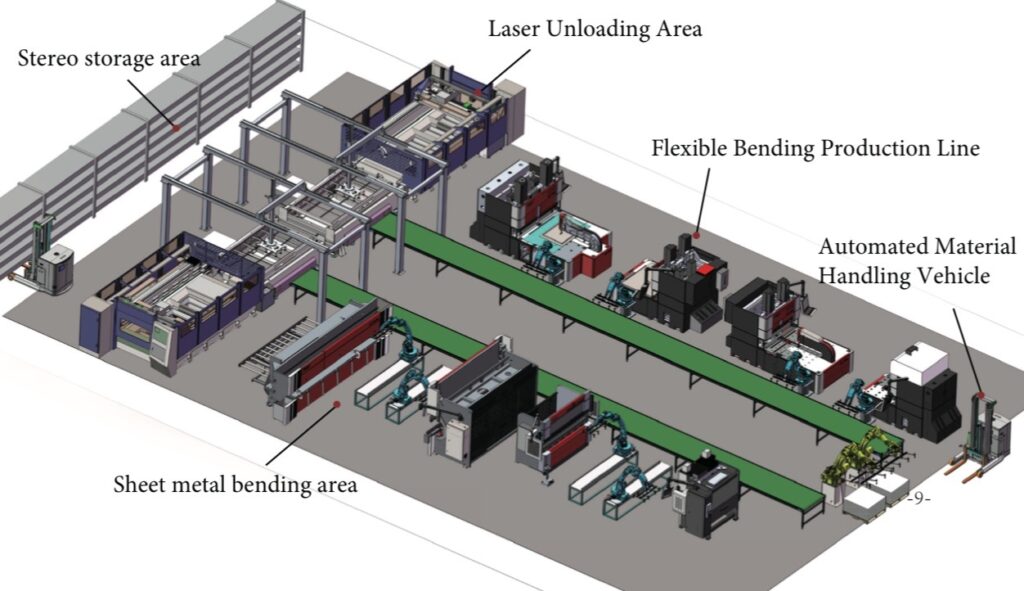

Los sistemas CNC automatizados avanzados para la producción digital se desarrollan independientemente, lo que permite personalizar cada máquina según necesidad de cada cliente: carga automática, seguridad, posicionamiento preciso, producción sin personal, producción ininterrumpida 24h.

4. Ficha técnica
